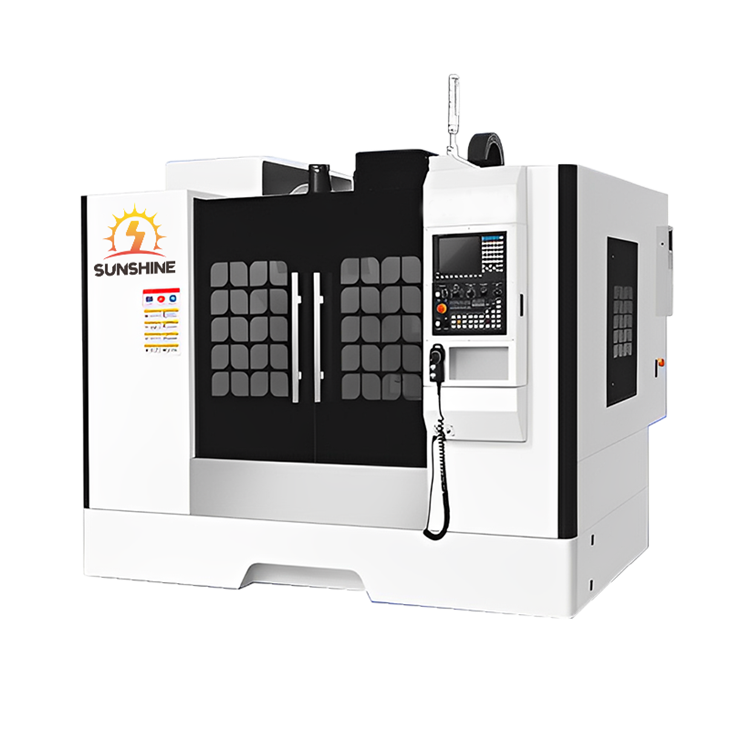

垂直機械部品の高精度穿孔とボーリング

主な機能ZK5030工作機械は、特に自動車のスペアパーツ加工に適した穴あけ、ボーリング、リーマ加工、タッピング、フライス加工などの加工プロセスを完了できます。主な機能1、高強度の鋳鉄のマトリックス、クエンチング長方形のスライドレール、プラスチックに固執...

お問い合わせを送る

主な機能
ZK5030工作機械は、特に自動車のスペアパーツ加工に適した穴あけ、ボーリング、リーマ加工、タッピング、フライス加工などの機械加工プロセスを完了できます。
主な特徴
1、高強度の鋳鉄のマトリックス、長方形のスライドレールをクエンチ、スライドレールの表面に付着したプラスチック、クロールなしの低速、高精度保持能力。
2、回転テーブルの回転と矩形テーブルの直線運動の組み合わせにより、ワークピースのインデックスと直線変位のX軸方向を達成する。ワークピースをスピンドルに正確に位置決めするため、 X軸に沿ったライナーミリングも実現することができる。
図3に示すように、工具交換システムを備えた工具マガジンは、工具を迅速かつ短時間で交換することができる。
4、この工作機械は、ユーザーの要求に応じて、GSK、成都Guangtai CNCおよび他のCNCシステムと一致することができます。
主なパラメータ

仕様		単位	パラメータ
工作機械の最大穿孔直径		mm	30
スピンドルの先細り			BT40（7:24）
スピンドル速度範囲		R / min	無段階
スピンドルノーズから作業台までの距離		mm	730-1160
スピンドルと回転テーブルの距離		mm	240 ~670
ロータリー作業台の表面直径		mm	500
スピンドル軸からコラムガイドウェイまでの距離		mm	460
旅行に関するテーブル（X軸）		mm	600
スピンドルボックスの垂直移動（Z軸）		mm	430
テーブル回転角（A軸）		mm	360
X軸高速送り速度		M /分	6
Z軸早送り速度		M /分	8
A軸回転速度		r /分	15
切削送り速度（サーボドライブ）		Mm /分	1~4000mm /分
ナイフデータベース仕様			BT40-16T
ナイフツール			16
最大荷重		kg	350
メインモータ動力		kw	5.5
工作機械数値制御システム	制御軸の数		3
	同時に、制御軸の数		3
工作機械の全体寸法		mmXmmXmm	2050x1750x2700

あなたのビジネスに役立つ垂直機械部品用の高精度の穿孔とボーリングが必要な場合は、弊社までお気軽にお立ち寄りください。私たちは、20年以上の歴史を持つ中国の主要メーカーやサプライヤーの一人です。カスタマイズされたサービスも利用できます。
